一种把支撑和耗能阻尼器合二为一的新型减震产品。利用套筒给支撑芯材提供约束,抑制支撑受压屈曲。

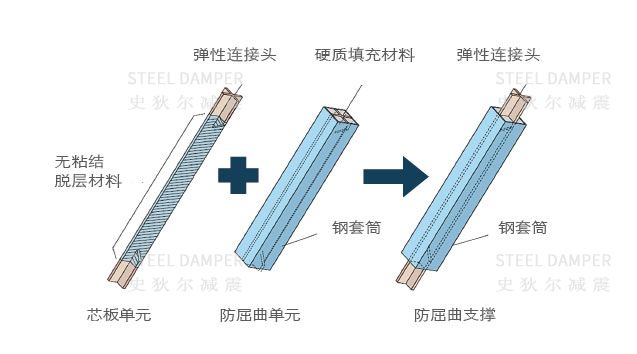

普通支撑受压会产生屈曲现象,在反复荷载作用下滞回性能较差。屈曲约束支撑仅芯板与其他构件连接,所受的荷载全部由芯 板承担,外套筒和填充材料仅约束芯板受压屈曲,使芯板在受拉和受压下均能进入屈服,滞回性能优良。

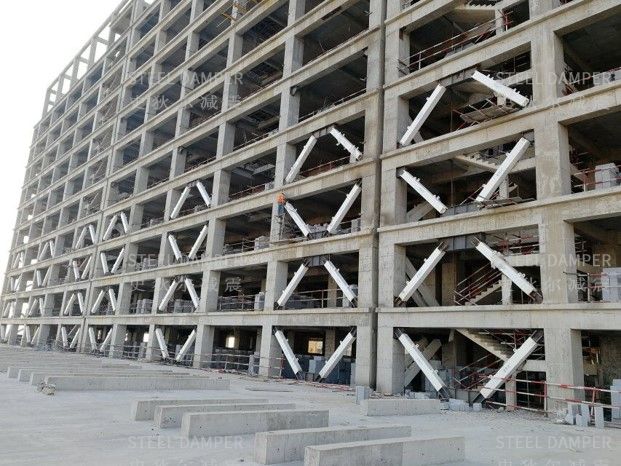

屈曲约束支撑一方面可以避免普通支撑拉压承载力差异显著的缺陷,另一方面具有金属阻尼器的 耗能能力,使主体结构基本处于弹性范围内。屈曲约束支撑的应用可以全面提高传统的支撑框架在中震和大震下的抗震性能。

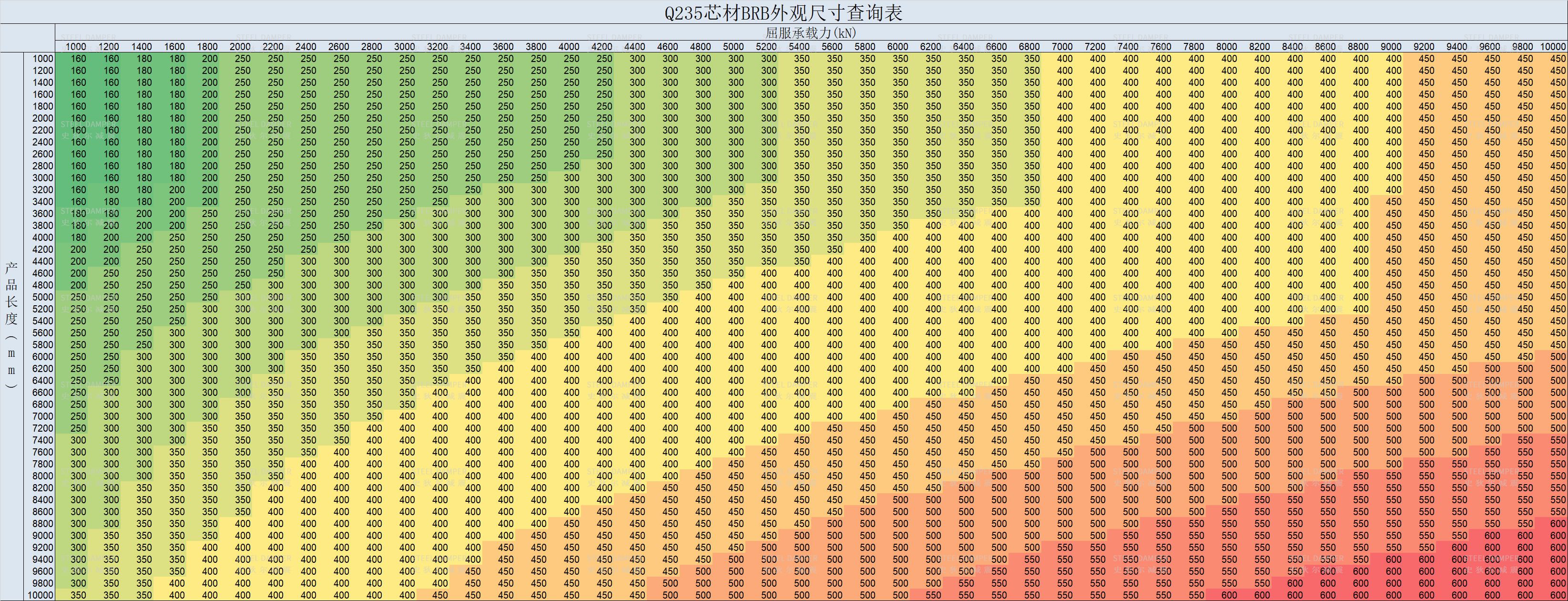

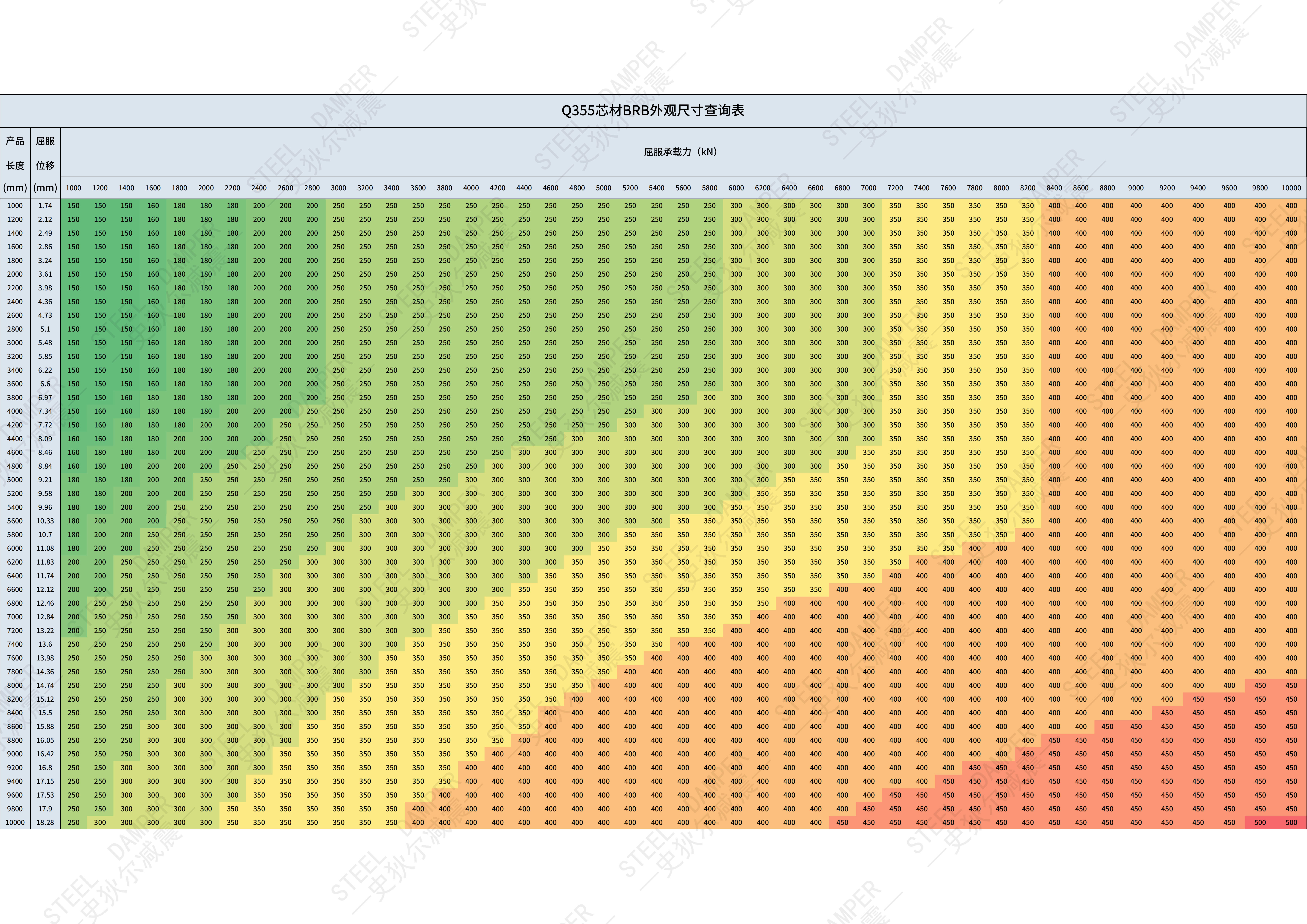

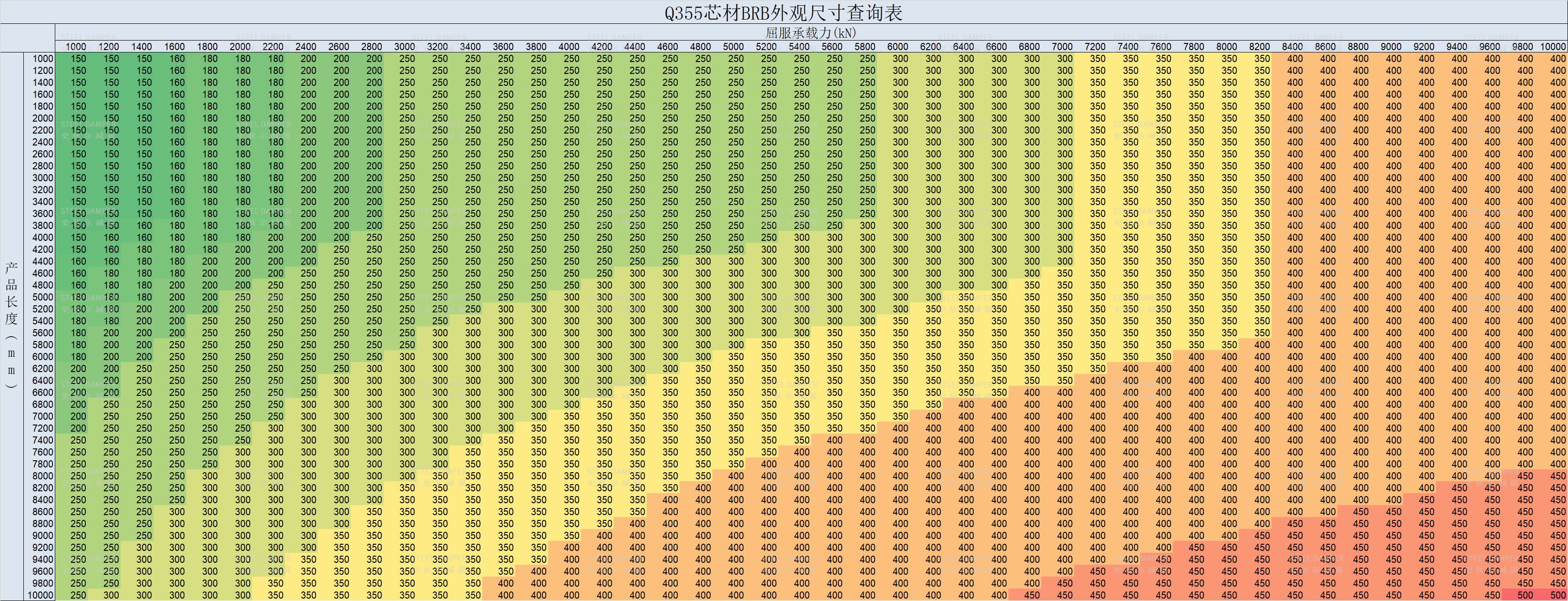

1、外观尺寸查询表是根据BRB外观为正方形进行设计得到的尺寸;
2、示例:屈服承载力4000kN,BRB长度为4800mm,外观尺寸是350mm x 350mm;
3、屈服承载力或产品长度在上表无确切对应数据时,可以参考相近的数据确定。
螺栓连接

屈曲约束支撑的两端与对应的节点板预先开螺栓孔,采用高强螺栓连接各个组件。
优点:安装效率高,对人员要求较低,整体较美观,价格适中;
缺点:安装角度受影响因素较多,误差的存在使得精度难以控制 ,适应性最差。
焊接连接

屈曲约束支撑同两端的节点板,直接采用对接焊缝连接。
优点:安装灵活度高,适应性强,价格经济,容错率高;
缺点:需考虑焊接带来的残余应力,对焊工能力要求较高。
销轴连接

屈曲约束支撑的两端与节点板需预开圆孔,两侧各采用一个销轴连接。
优点:安装效率最高,对工人要求较低,整体最美观;
缺点:价格最贵,对精度要求高,安装灵活性较差。

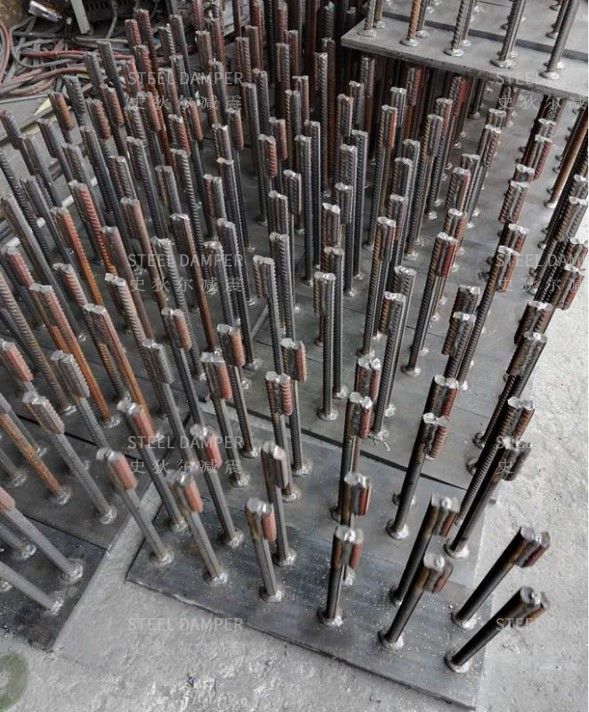

插筋式预埋件
对拉式预埋件

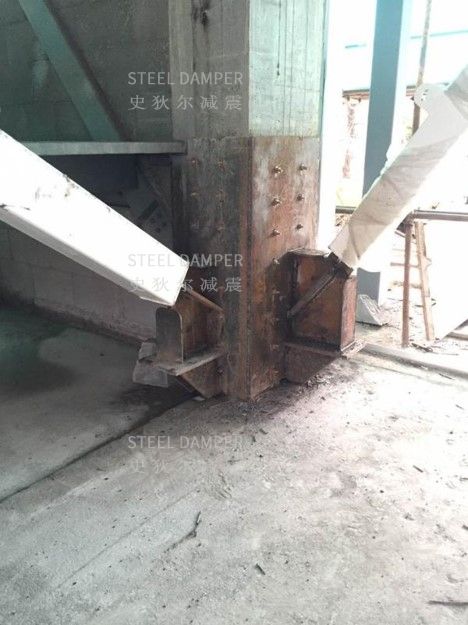

混凝土结构加固连接节点
