CSW简介 规格型号 连接方式 试验检测

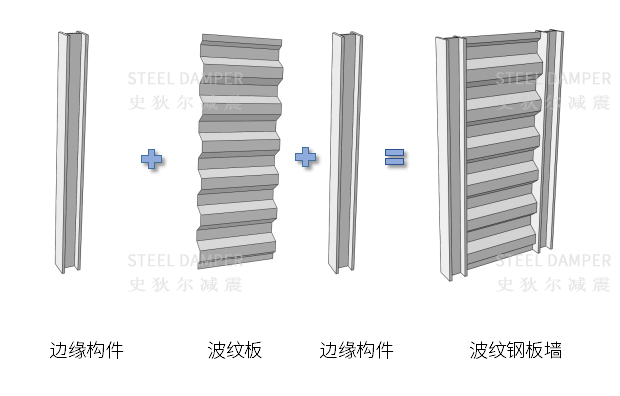

波纹钢板墙是一种由内嵌波纹钢板和竖向边缘构件组成的适用于建筑结构的新型抗侧力体系。其既能承载,又能耗能,给结构提供附加阻尼比,降低结构在地震荷载作用下的响应,是一种很好的承载耗能双功能构件。相比于传统抗侧力或是消能减震构件,其主要优势有以下几点:
(1)通过钢板弯折自身成“肋”,可提高构件的抗侧承载力,在循环荷载下滞回曲线饱满,其消能能力相比于普通钢板墙可提高数十倍。
(2)在提高屈曲性能上,相比于通过平钢板面外加加劲板的方式或者加厚平钢板的方式,可以节省用钢量以及焊接成本。
(3)结构自重轻,构件安装便捷,在抗震加固、建筑改造时施工也极为方便。可大幅缩短工期,具有很好的经济效益。
(4)由于可以不满跨布置,可便于相同框夹内布置门窗洞口,更容易与建筑上的使用需求相协调。
波纹钢板墙根据波纹的走向,可分为竖向波纹钢板墙和横向波纹钢板墙,两种形式的钢板墙均具有很高的承载力和耗能性能。经过大量计算分析和试验研究,我们对这两种波纹钢板墙进行波形优化,使其在达到极限承载力之前不出现明显屈曲,滞回曲线饱满,耗能能力良好。

波纹钢板墙型号说明,以CSW-S×1200×5为例:

CSW:代表波纹钢板墙;
S:代表波纹板材料为钢材(Steel);
1200:代表产品屈服承载力是1200kN;
5:代表产品的屈服位移是5mm。

波纹钢板墙与主体结构的连接方式,主要有两边连接、三边连接和四边连接三种情况。

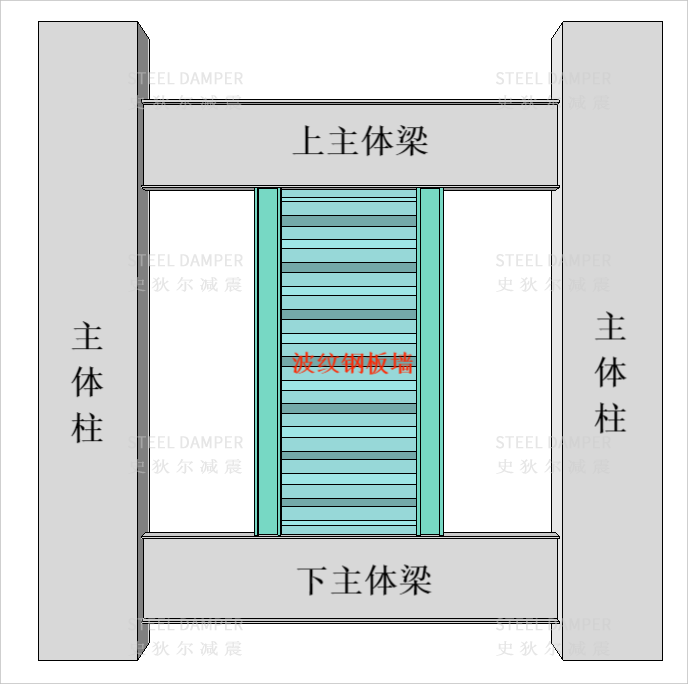

两边连接为波纹钢板墙的上下端与上下层的主体构件连接,两边连接布置比较灵活,可放于跨内的任意位置,更容易满足建筑需求,施工安装也相对比较简单方便。另外,两边连接时,产品力学性能分析比较简洁,便于参数分析和试验。两边连接形式可通过设置边缘构件对波纹钢板起面外约束作用,对边缘构件的刚度要求会大一些。

三边连接为波纹钢板墙的上下端与主体构件连接,同时一个侧边也和主体结构构件连接。采用三边或者四边连接,可以借助主体结构构件的刚度来约束波纹钢板墙的面外屈曲,相比于两边连接,对边缘构件的面外刚度要求更低一些。但连接时波纹钢板四边或者三边尺寸需要与主体构件尺寸相匹配,对施工精度的要求相对高一些,布置上也会基本比较固定,没有两边连接灵活。

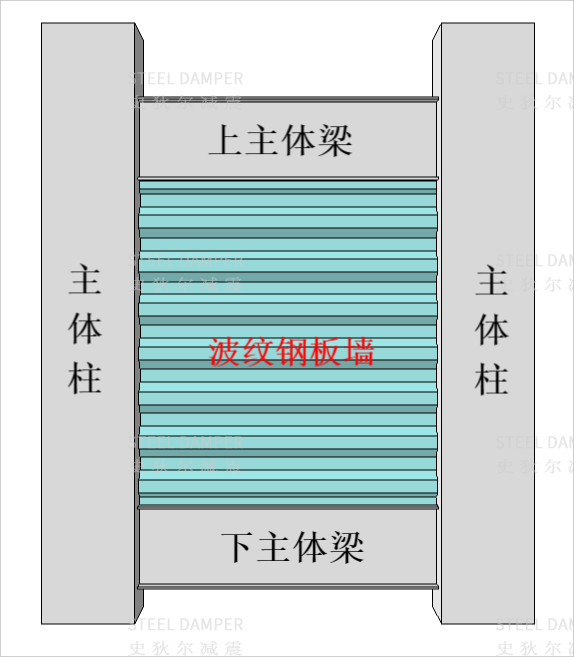

四边连接则是整块波纹钢板墙嵌入到主体结构内,与四周的主体构件连接。其中,四边连接可以省去波纹钢板墙的边缘构件,或者将边缘构件做成封边板,将其与主体构件直接连接。
试验装置
试验装置

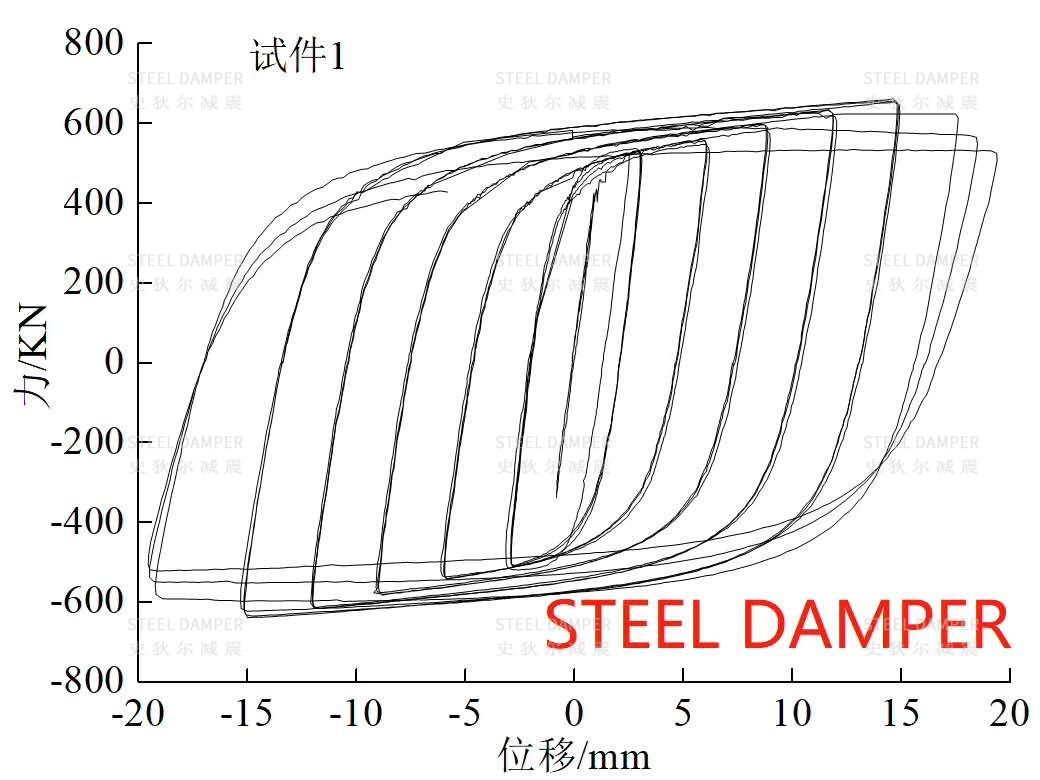

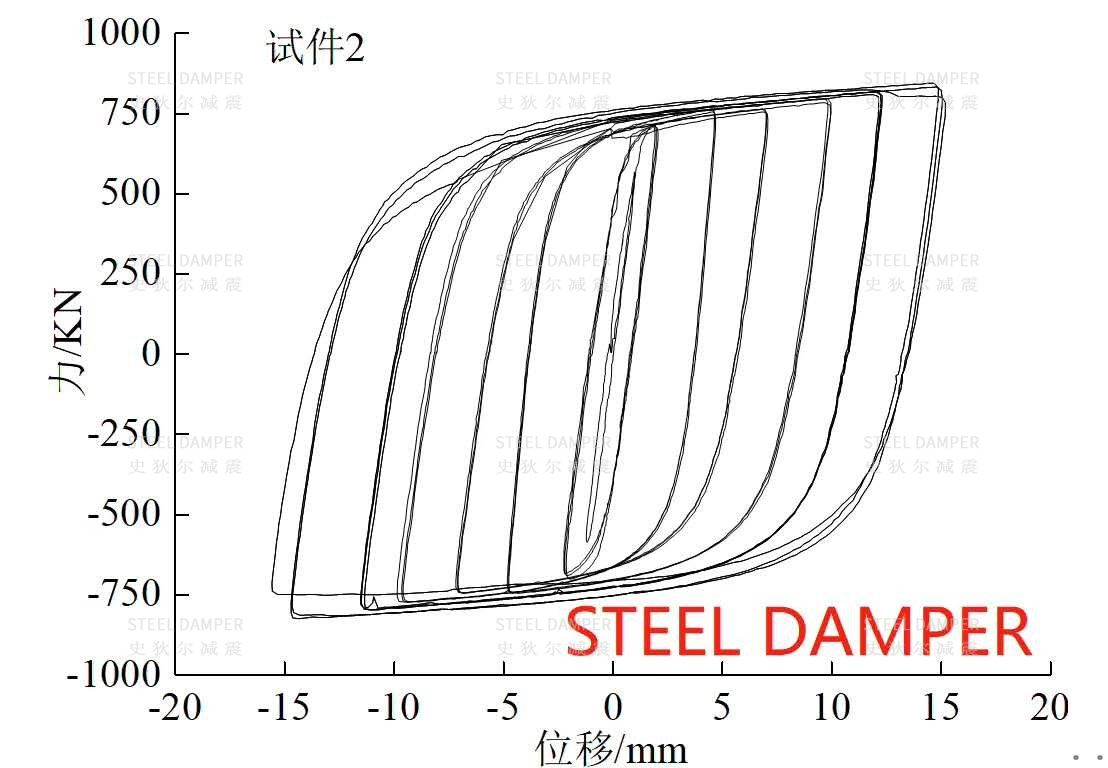

滞回曲线
滞回曲线
