MYD_V简介 连接方式 规格型号 试验检测

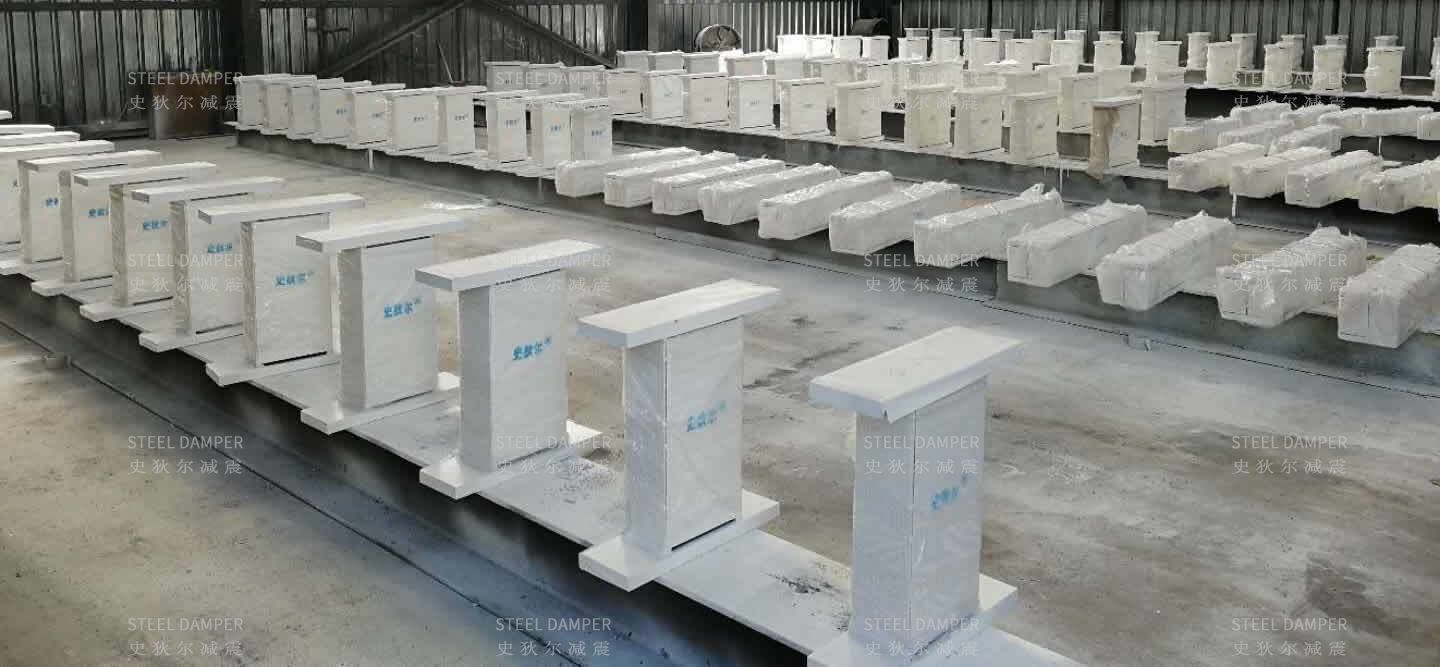

剪切型金属屈服阻尼器(MYD_V)是一种位移型阻尼器,利用钢材在平面内产生的塑性变形来耗能,其一般由芯板和约束钢板组成,约束钢板为芯板提供平面外约束,保证芯板在受平面内剪力时,平面外不发生屈曲。

产品优点:
(1)MYD屈服位移小,小震下即可进入屈服状态耗能,且阻尼器本身具有一定的刚度,因此能同时为结构提供刚度和阻尼;
(2)MYD体积较小,可以灵活的布置在窗间墙和填充墙中,不影响建筑立面以及建筑物的使用功能;
(3)MYD在小震耗能的同时,可保证在大震设计位移下的滞回耗能能力,性能稳定,耐久性好,且大震后易于更换。
消能器与主体结构的连接一般分为:墙式、支撑式、柱式、门架式和腋撑式等,其中墙式连接和支撑式连接最为常用。

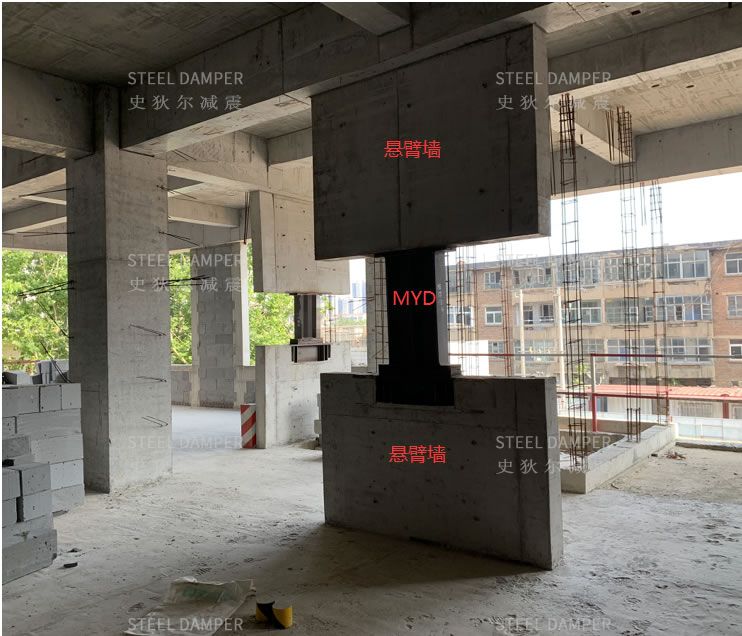

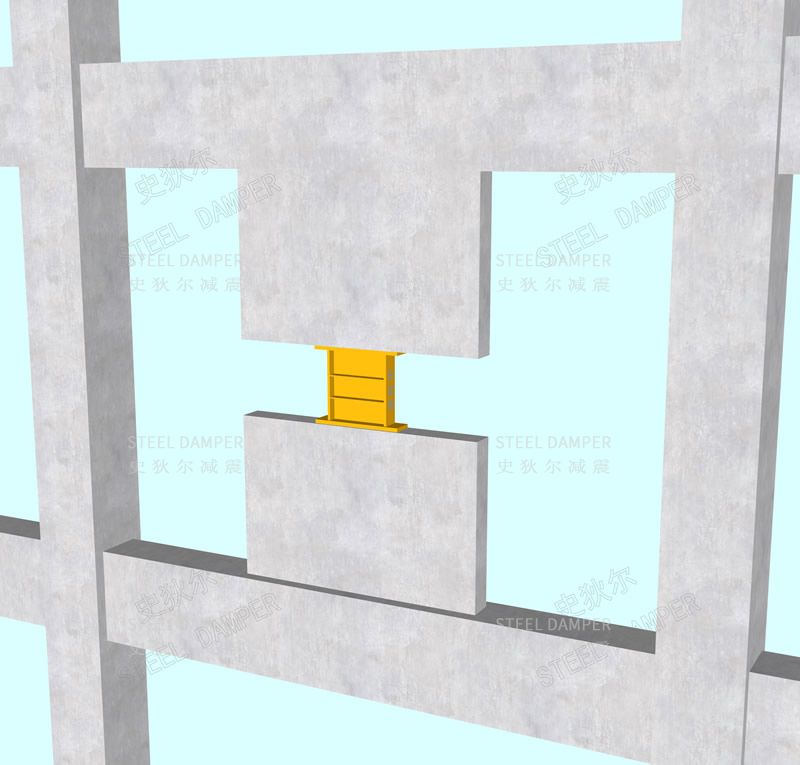

墙式连接:在主体结构楼层上下梁各设置一片混凝土悬臂墙,上(下)悬臂墙上(下)端与上(下)梁刚性连接,下(上)端内设预埋件和连接埋板(或是钢构件),阻尼器通过与连接埋板(钢构件)焊接(螺栓连接)的方式与上下悬臂墙连接。
采用墙式连接的形式布置灵活,可以靠近主体柱一侧布置,也可以布置于两主体柱中间。便于在相同框内布置门窗或者预留洞口,更容易与建筑上的使用需求相协调。墙式连接的墙体自重相对会大一些,附加荷载相对大一点,墙体为混凝土,施工周期较长。

墙式连接适用于新建或者既有混凝土结构,尤其是在对布置区内的有门窗使用需求的时候。

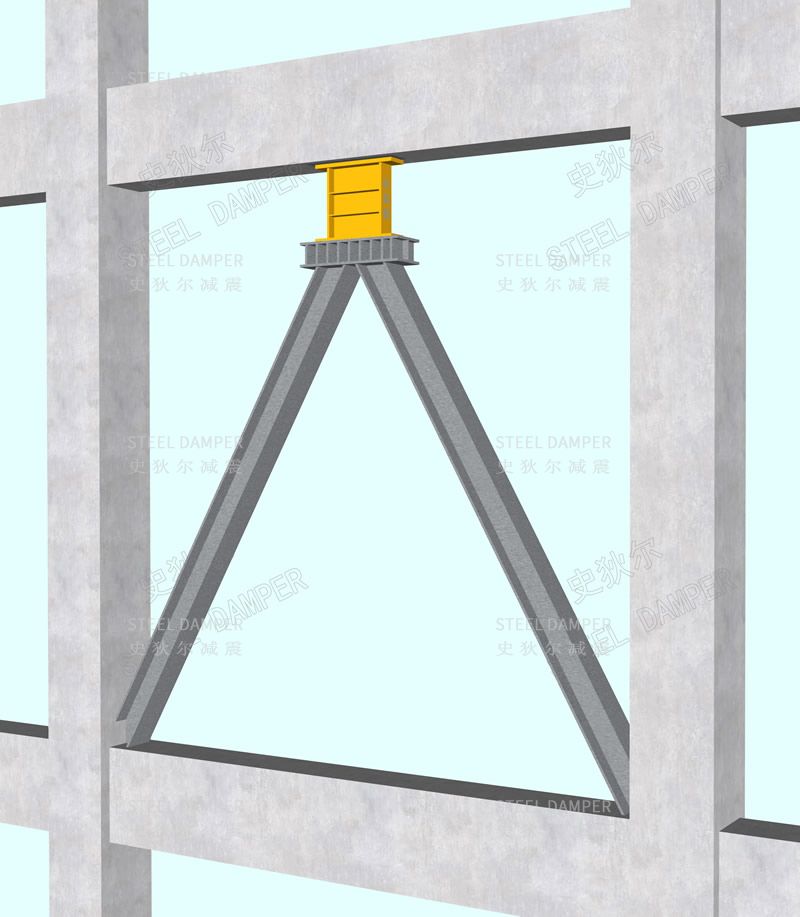

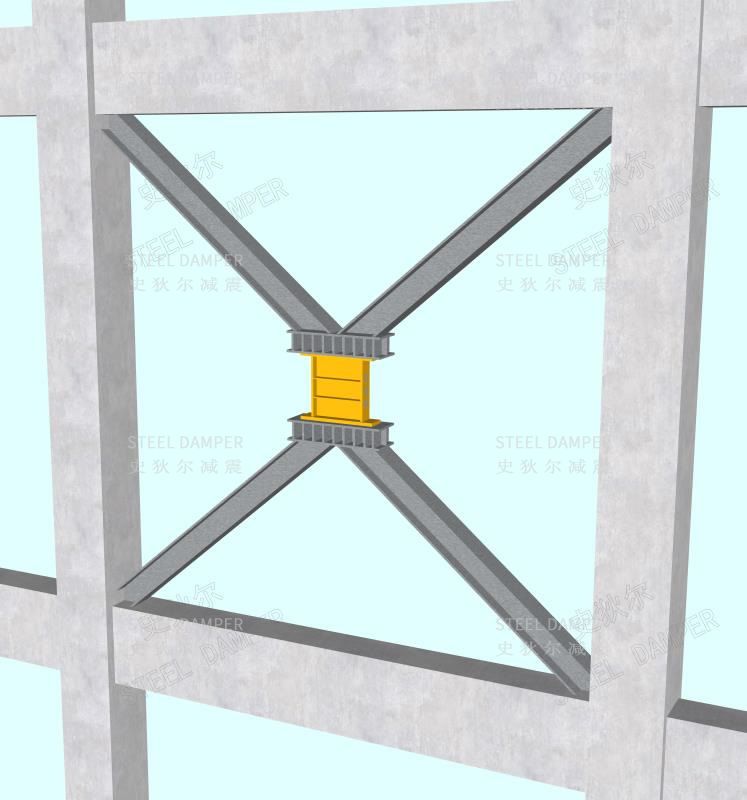

支撑式连接:在主体梁柱下部两处节点位置沿斜上方各延伸出一支钢斜撑,两支钢支撑的另一端通过连接板连接在一起,形成一组人字型支撑,阻尼器的一端与人字形支撑的连接板连接,另一端与上部主体梁连接。也可以采用从上部节点延伸的方式形成“V”字型支撑形式,或者是在梁柱上下节点位置均延伸出钢支撑,将阻尼器的上端连接于上部钢支撑,下端连接于下部钢支撑,形成“X”型连接
支撑式连接的缺点:布置形式相对比较固定,在建筑空间使用上协调性未有墙式连接的好。优点:采用钢构件连接形式,施工周期较短,连接构件较轻,安装便捷。支撑式连接既适用于混凝土结构,也适用于钢结构。

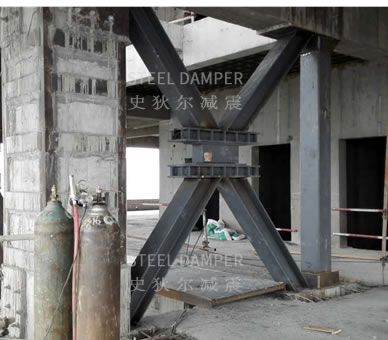

支撑式连接现场图

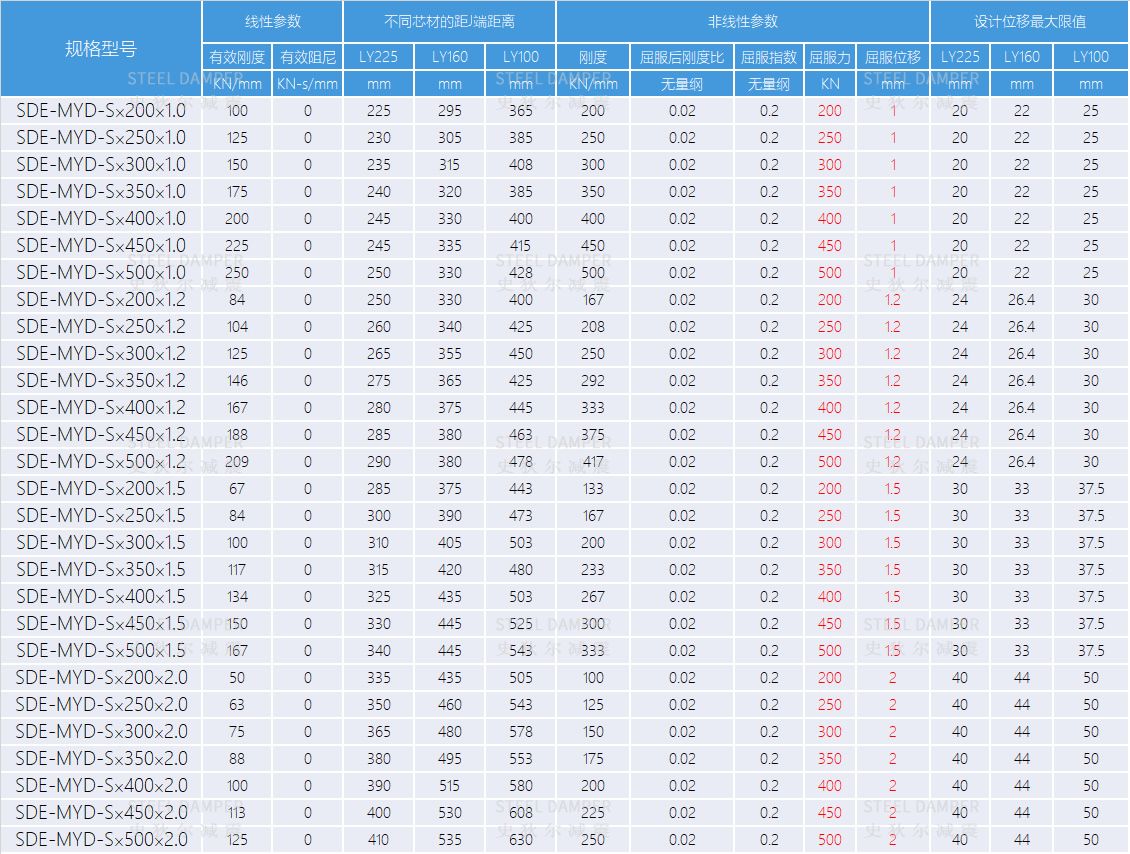

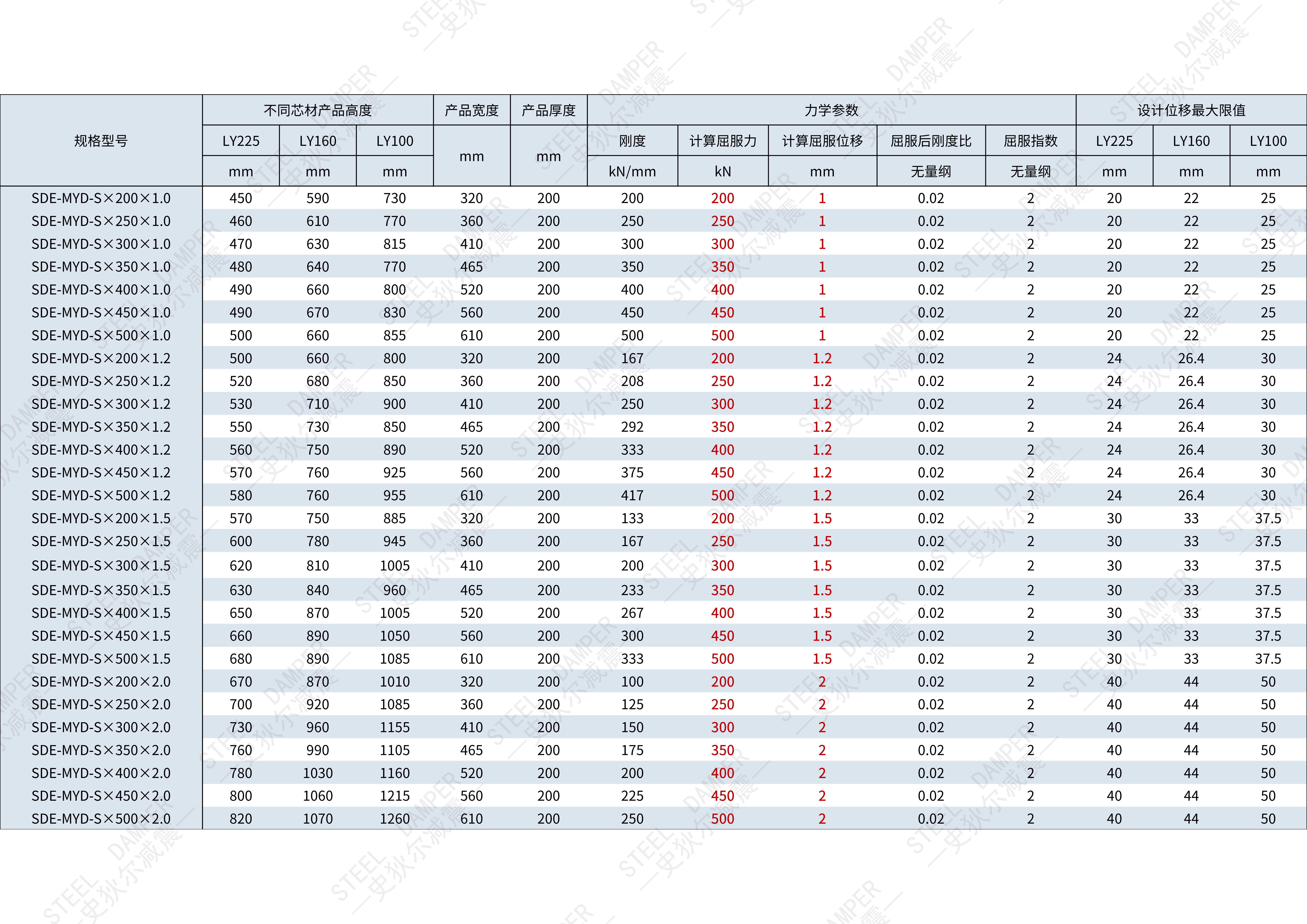

剪切型阻尼器的型号说明:以MYD-S×200×1.0型号为例,
MYD:代表金属屈服型阻尼器;
S:代表产品的耗能材料为钢材(Steel);
200:代表产品的屈服承载力是200kN;
1.0:代表产品的屈服位移是1.0mm。

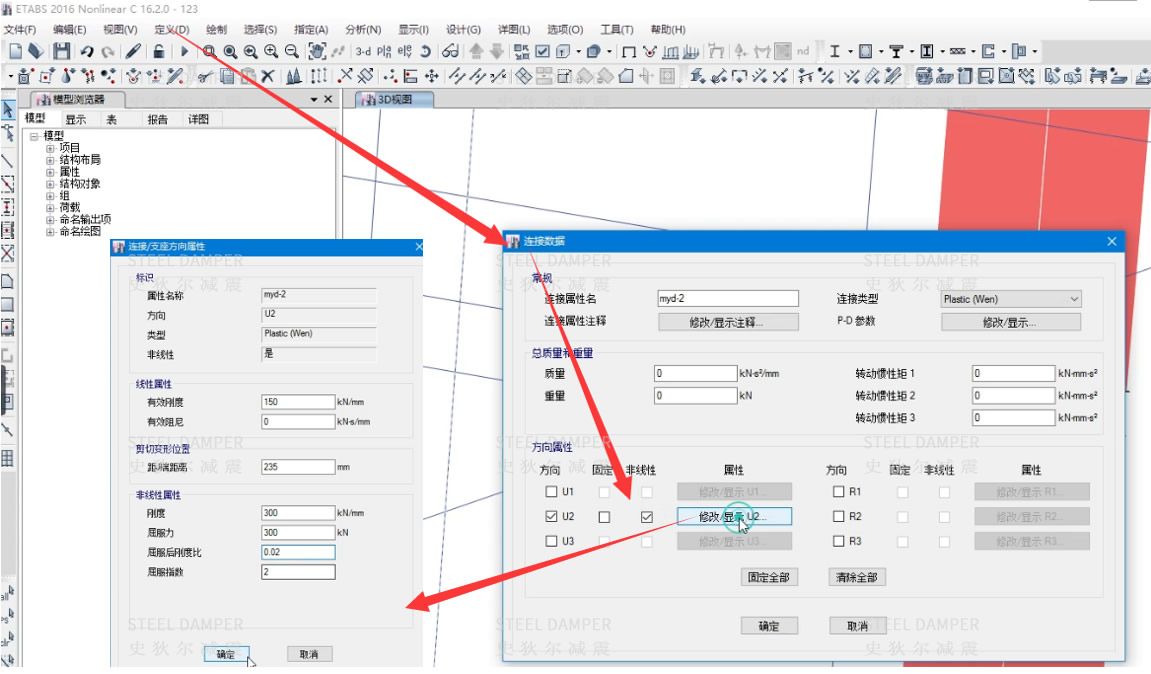

产品参数在ETABS软件中对应的输入方式:

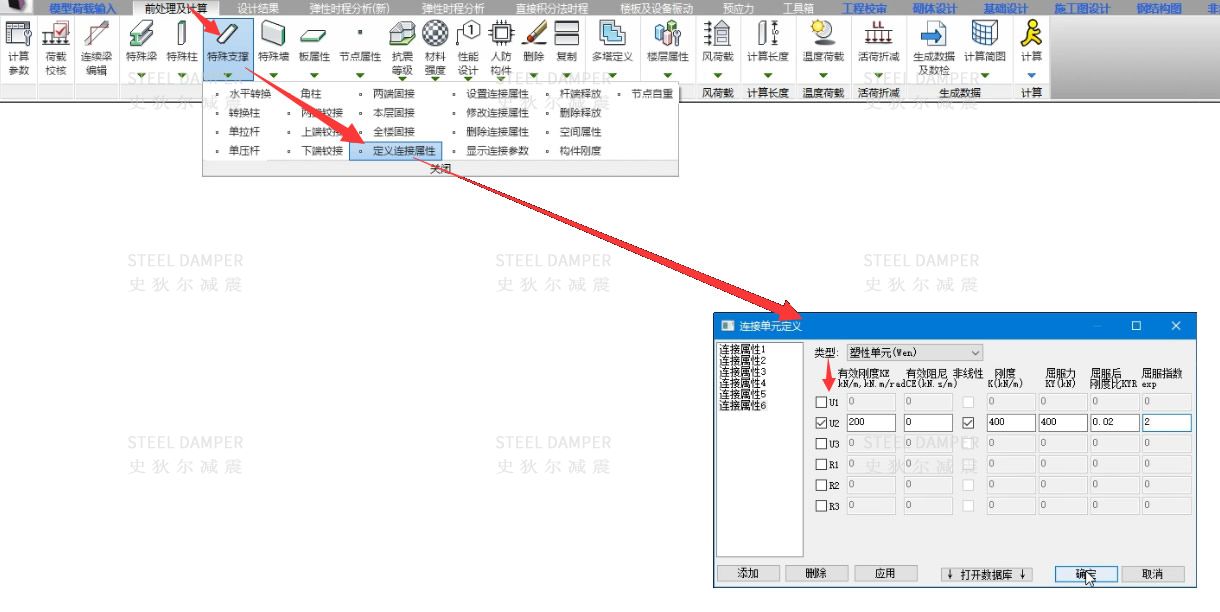

产品参数在YJK转P3D模型前对应的输入方式:
